十二月的北國已然進入冬季，千里冰封，萬里雪飄，而小編所在的南國卻依然是秋裝在身也不覺寒冷。
作為南方人的小編還是比較喜歡冬天，想象一下夜間窗外北風呼嘯，屋內人焚香臨帖，亦或讀卷閑書，裊裊熏香繞墨香，實乃冬季一大雅事！
當然了，也可爐邊溫酒，與老友共敘往事，或與復材前輩們共同探討復材之發(fā)展，也是冬季一大樂事！
So Why Do Molds Stick？
那么為什么會粘模呢？
讓我們來研究一下聚酯膠衣涂層的固化過程。
當自由基(由催化劑提供)打破了聚酯分子的碳碳雙鍵時，交聯反應就發(fā)生了，雙鍵變成了單鍵和一個自由基。這個自由基可以與其他碳碳雙鍵反應，碳碳雙鍵通常來自于苯乙烯單體。
當交聯反應完成時，得到一個相互連接的聚酯聚合物分子網絡，其中苯乙烯充當聚合物分子鏈間的橋梁。
這個過程有一個小問題。聚酯化學家告訴我們，在固化良好的樹脂或膠衣涂層中，約有94-96%的交聯點發(fā)生反應。這意味著4-6%的這些結合位點仍處于活性狀態(tài)。
Q：一個新模具和一個已經使用一段時間的模具有什么區(qū)別？為什么新模具有粘模傾向，舊模具即使脫模蠟沒有完全涂抹也不會常常發(fā)生粘模的情況？
A：答案是表面反應性。
新模具有一個活性表面，表面上暴露的4-6%聚合物分子會很容易粘到某些東西。這些東西就是初始模具的13-15%部分。
新模具初始界面磨合的目標是減少表面活性，以創(chuàng)造最惰性的表面。當使用脫模蠟或半永久脫模劑時，通過產品膠衣與模具膠衣之間的相互作用，促進反應活性。
脫模蠟或半永久脫模劑不會在模具和制品之間形成不透水的屏障。其實際作用是降低模具表面能量，以較低的表面張力表現出來，用簡單的術語來說就是形成一個光滑的表面。在這種情況下，13-15%的粘模比例就會降低。
讓我們來看一個例子。
首先，民間有一個關于玻璃纖維傳說：“越厚的蠟能產生越多的屏障。”這并不一定正確。
例如，如果一層蠟是一微米厚，十層蠟可能只有1.5微米厚，差別非常小。
半永久脫模劑使用用高分子粘結膜，厚度增加到一定程度上時，不與層的數成正比。
Q：那么我們?yōu)槭裁匆獔猿钟枚鄬用撃Ｏ災兀?/span>
A：答案是覆蓋。

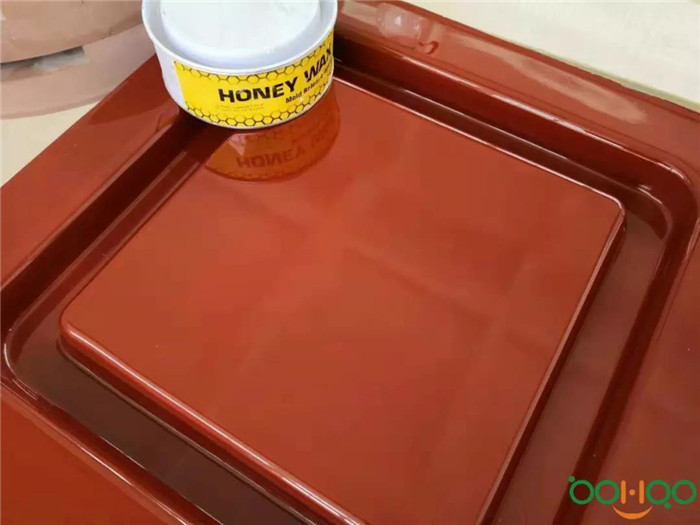

在涂單層脫模蠟時，很容易在模具表面留下小塊沒有被脫模蠟覆蓋的區(qū)域。盡管一層的脫模蠟就可以達到脫模效果，多次涂抹確保充分和徹底的覆蓋。
Q：那么，多少層脫模蠟才足夠呢？
A：統計數據顯示：2-20層。
平均在4-6層的范圍以外的都是無效的。有趣的是，更多的層數似乎并沒有降低模具的粘模率。
以上是關于新模具為什么容易粘膜的原因以及解決的思路，不知各位小主是否認同，或者有更好的方法，可以告知小編。
接下來的文章里，小編將與各位復材前輩一起探討一種萬無一失確保新模具完全避免粘模的方法！咱們下期再見！
特別聲明，本文章由博皓小編采集資料編輯（來自Boh.Lacovava）。
如想轉載請注明轉自廣東博皓復合材料有限公司微信公眾號。
打印
